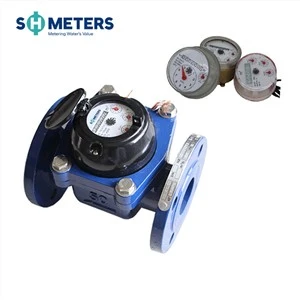

lxxg (r) -50 ~ 300 (ملی میٹر)
آبپاشی افقی وین وہیل ، خشک ڈائل سردی (گرم) پانی کا میٹر
درخواست
پائپ لائن سے گزرنے والے سردی (گرم) پانی کے حجم کی پیمائش . پانی کا میٹر آبپاشی ، میونسپلٹی وغیرہ کے لئے استعمال ہوتا ہے۔
خصوصیات
element ہٹنے والا عنصر کا ڈھانچہ ، آسان تنصیب اور بحالی
dry خشک ڈائل ، مقناطیسی ڈرائیو
· بڑے بہاؤ کی گنجائش ، دباؤ کا چھوٹا سا نقصان
water پانی کی ہمر اور آلودگی کا مقابلہ کریں
· ویکیوم سیلڈ رجسٹر یقینی بناتا ہے کہ ڈائل کو گاڑھاو سے پاک رکھیں اور پڑھنے کو طویل مدتی خدمت میں واضح رکھیں
staid مستحکم اور قابل اعتماد خصوصیت کے لئے اعلی معیار کے مواد کا انتخاب کیا
· تکنیکی ڈیٹا بین الاقوامی معیار ISO 4064/ISO9100 کے مطابق ہے
high اعلی درستگی کے ساتھ
· مصنوعات کے لوازمات میں کنیکٹر ، فلٹرز ، کنکشن لوازمات ، پائپ لوازمات ، فلانج ، فلٹر شامل ہیں
اختیاری خصوصیات
· پلاسٹک رجسٹر ، تانبے کا رجسٹر اور مکمل گلاس رجسٹر
· درستگی: r =25/20/50
· سائز: DN 50- DN300
· ٹھنڈا / گرم پانی
· ریڈ سوئچ آپشن
· flange معیار کا انتخاب کیا جاسکتا ہے
60 360 ڈگری گھومنے کا انتخاب کیا جاسکتا ہے
· کاسٹ آئرن ، ڈکٹائل آئرن ، سٹینلیس سٹیل ، جی جی 25 ، جی جی جی 50 ، ایس ایس 304 ، ایس ایس 316 باڈی کا انتخاب کیا جاسکتا ہے
· ورکنگ پریشر: PN16/25
pul پلس آؤٹ پٹ فراہم کریں
کام کرنے کی حالت
· پانی کا درجہ حرارت: 0.1 ڈگری ~ 50 ڈگری (گرم پانی کے میٹر کے لئے 0.1 ڈگری ~ 90 ڈگری)
· پانی کا دباؤ: 1.0MPA سے کم یا اس کے برابر (درخواست پر 1.6MPA)
زیادہ سے زیادہ جائز غلطیاں
Q QMIN شامل سے نچلے زون میں لیکن QT کو چھوڑ کر ± 5 ٪ ہے
Q QT شامل اور QS تک کے اوپری زون میں ± 2 ٪ (گرم پانی کے میٹر کے لئے ± 3 ٪) ہے
طول و عرض
| قسم | سائز | لمبائی | اونچائی | فلانج کو مربوط کرنا | ||
| ملی میٹر | D1 قطر سے باہر | D2 بولٹ سرکل قطر | مربوط بولٹ (NM) | |||
| lxxg -50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| lxxg -65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| lxxg -80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| lxxg -100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| lxxg -125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| lxxg -150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| lxxg -200 | 200 | 350 | 382 | 340 | 295 | 8- M20 (1.0MPA) |
| 12- M20 (1.6MPA) | ||||||
| lxxg -250 | 250 | 450 | 438 | 395 | 350 | 12- M20 (1.0MPA) |
| 405 | 355 | 12- M24 (1.6MPA) | ||||
| lxxg -300 | 300 | 500 | 488 | 445 | 400 | 12- M20 (1.0MPA) |
| 460 | 410 | 12- M24 (1.6MPA) | ||||
نوٹ: ISO 7005-1}: 1988 کے معیاری . flange معیار کے مطابق فلانج طول و عرض کے مطابق ، خصوصی تقاضوں کی مصنوعات کے لئے آرڈر بھی قبول کیا جاسکتا ہے۔
نبض کی پوزیشن
| سائز | نبض کی پوزیشن |
| dn 50-200 | 100/1000L/نبض |
| dn 250- dn300 | 1000L/نبض |
دباؤ کے نقصان کا منحنی خطوط
