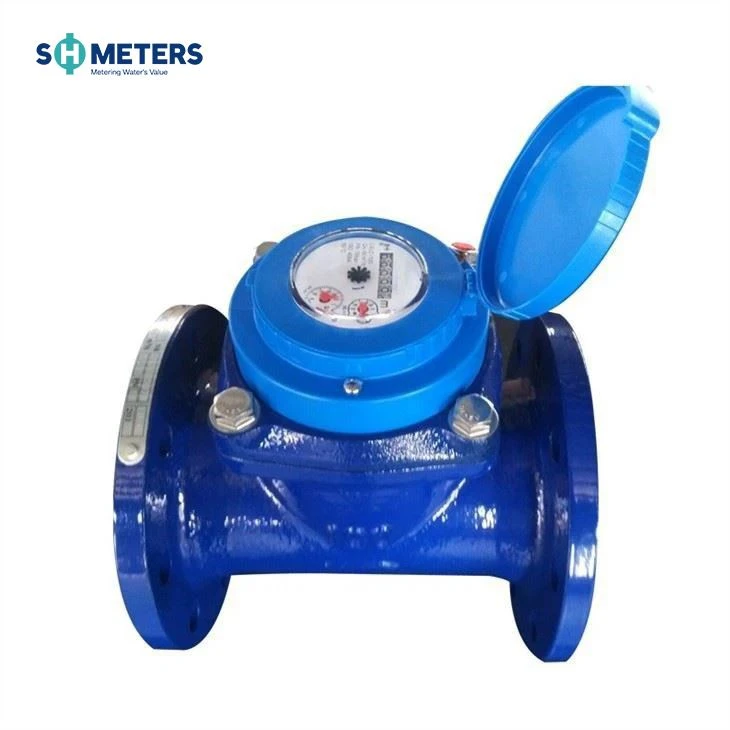

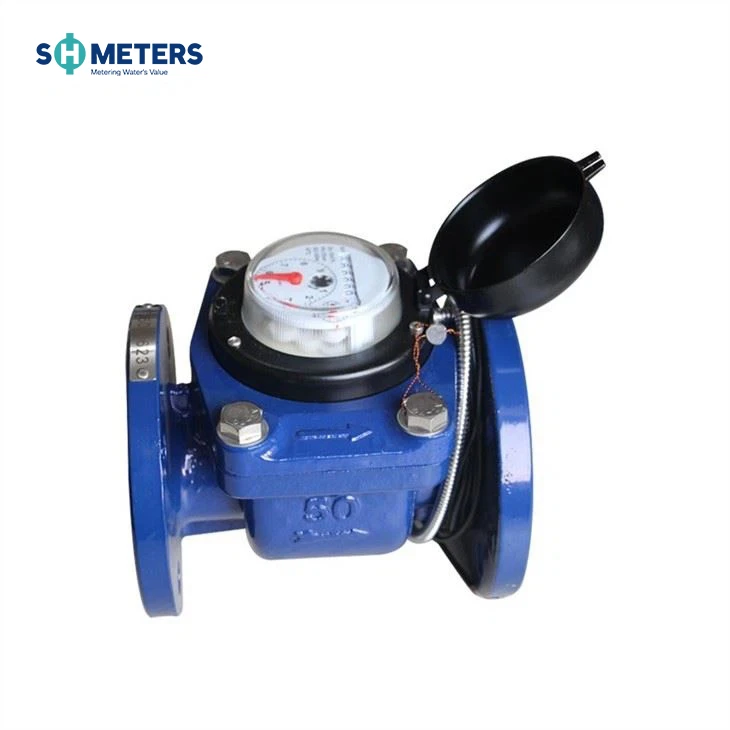

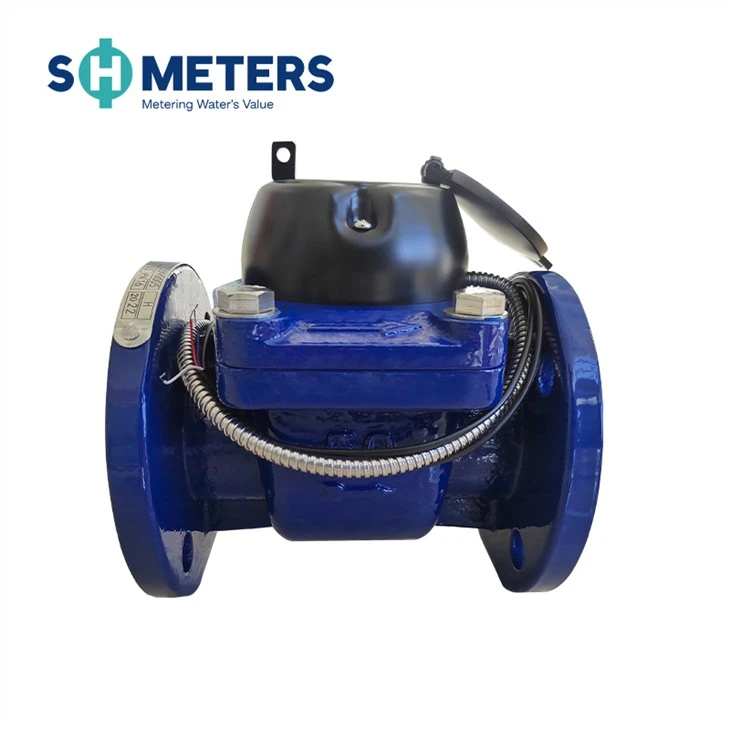

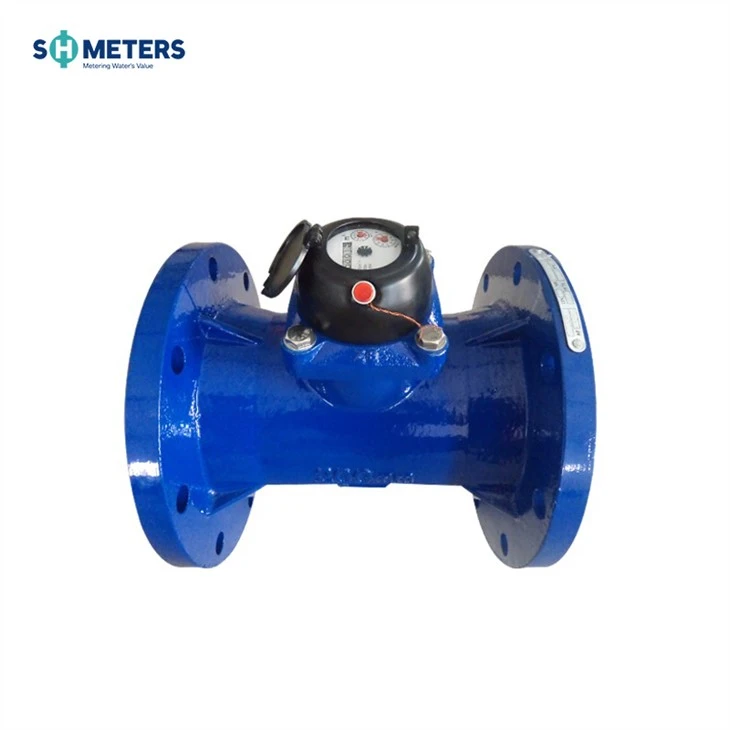

اچھی قیمت ہٹنے والا عنصر وولٹ مین کولڈ/گرم پانی کا میٹر
درخواست
پائپ لائن سے گزرنے والے ٹھنڈے (گرم) پانی کے حجم کی پیمائشایٹر میٹر گھر یا اپارٹمنٹ کے لیے استعمال ہوتا ہے۔
خصوصیات
ہٹانے کے قابل عنصر کا ڈھانچہ، آسان تنصیب اور دیکھ بھال، پائپ لائن سے میٹر کو ہٹائے بغیر اس رینج کے اندر آفاقی استعمال کے لیے رجسٹر کریں
ڈرائی ڈائل، مقناطیسی ڈرائیو کی حساسیت کا عمل، دباؤ میں کمی
ویکیوم سیل شدہ رجسٹر ڈائل کو دھند سے پاک رکھنے اور پڑھنے کو طویل مدتی سروس میں صاف رکھنے کو یقینی بناتا ہے۔
مستحکم اور قابل اعتماد خصوصیت کے لیے اعلیٰ معیار کا مواد منتخب کیا گیا۔
تکنیکی ڈیٹا بین الاقوامی معیار ISO 4064 کے مطابق ہے۔
اعلی درستگی کے ساتھ
مصنوعات کے لوازمات میں کنیکٹر، فلٹرز، کنکشن کے لوازمات، پائپ کے لوازمات، فلانج، فلٹر شامل ہیں
اختیاری خصوصیات
پلاسٹک کا رجسٹر، تانبے کا رجسٹر اور مکمل شیشے کا رجسٹر
درستگی: R=کلاس بی
سائز:DN50-DN300
بند/گرم پانی
ریڈ سوئچ آپشن
فلانج معیاری منتخب کیا جا سکتا ہے
360 ڈگری روٹیڈ کا انتخاب کیا جاسکتا ہے۔
کاسٹ آئرن، ڈکٹائل آئرن، سٹینلیس سٹیل، جی جی 25، جی جی 50، ایس ایس 304، ایس ایس 316 باڈی کا انتخاب کیا جاسکتا ہے۔
جسم اور کور پر رنگ تبدیل ہو سکتا ہے۔
نبض کی پیداوار فراہم کریں
کام کرنے کی حالت
پانی کا درجہ حرارت:{{0}}.1 ڈگری -50 ڈگری (گرم پانی کے میٹر کے لیے 0.1 ڈگری -90 ڈگری)
پانی کا دباؤ: PN10/16/25
زیادہ سے زیادہ قابل اجازت غلطیاں
زیریں زون میں qmin سے لے کر qt کو چھوڑ کر ±5 فیصد ہے
اوپری زون میں qt سے لے کر qs تک ±2 فیصد ہے (گرم پانی کے میٹر کے لیے ±3 فیصد)
طول و عرض
| قسم | سائز | لمبائی | اونچائی | کنیکٹنگ فلانج | ||
| ملی میٹر | D1 قطر سے باہر | D2 بولٹ سرکل قطر | کنیکٹنگ بولٹس (nM) | |||
| LXLC-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}M20(1.0DE) |
| 12-M20(1.6MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395(1۔{2}MPa) | 350(1.0MPa) | {{0}}M20 (1.0MPa) |
| 405(1.6MPa) | 355(1.6MPa) | 12-M24(1.6MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1۔{2}MPa) | 400(1.0MPa) | {{0}}M20 (1.0MPa) |
| 460(1.6MPa) | 410(1.6MPa) | 12-M24(1.6MPa) | ||||
نوٹ: فلینج کا طول و عرض ISO7005-1:1988 معیار کے مطابق ہے۔ فلینج معیار کو اپنی مرضی کے مطابق بنایا جا سکتا ہے
نبض کی پوزیشن
| سائز | نبض کی پوزیشن |
| DN15-65 | 10/100/1000L/پلس |
| DN80-200 | 100/1000L/پلس |
| DN250-300 | 1000L/پلس |
پریشر نقصان کا منحنی خطوط
بہاؤ تکنیک کی تفصیلات
| برائے نام بہاؤ | زیادہ سے زیادہ بہاؤ Q4 | مستقل بہاؤ Q3 | Q3/Q1 | Q2/Q1 | عبوری بہاؤ Q2 | کم از کم بہاؤ Q1 | کم سے کم پڑھنا | زیادہ سے زیادہ پڑھنا | ||
| مکمل شیشے کی مہر | عام مہر | مکمل شیشے کی مہر | عام مہر | |||||||
| ڈی این | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
دو ریڈ سوئچز سسٹم کی آپریشن کی تفصیل
براہ کرم ذیل میں دو ریڈ سوئچ سسٹم کا خاکہ دیکھیں، رجسٹر پر چلنے کے دوران پوائنٹر یا گیئر پر لگائے گئے مقناطیس کے ذریعہ دو سرکنڈوں کے سوئچز کو بالترتیب "آن" یا "آف" کیا جائے گا، لیکن کبھی بھی "آن" نہیں ہوگا۔ ایک ہی وقت، جب تک باہر مقناطیس حملہ نہیں کرتا
دو ریڈ سوئچز پوائنٹر کے ایک راؤنڈ میں دو "آن" اور دو "آف" کام کرتے ہیں یا گیئر کا مطلب ہے ایک سگنل آؤٹ پٹ، یہ اصول سوئچز کے جاگلنگ یا پائپ ہلنے کی وجہ سے سگنل آؤٹ پٹ کے نقصان یا زیادہ گنتی کو روکتا ہے، لہذا سگنل آؤٹ پٹ کی وشوسنییتا کو یقینی بناتا ہے۔
وارنٹی
تمام میٹروں کو ایکسیوٹنس کی تاریخ سے ایک (1) سال کی مدت کے لیے کاریگری اور مواد میں نقائص کے خلاف ضمانت دی جائے گی۔ اس مدت کے اندر دریافت ہونے والے ناقص میٹرز یا پرزے SHMeters کو واپسی پر بغیر کسی چارج کے تبدیل کیے جائیں گے۔
