مصنوعات کی تفصیل
یہ الٹراسونک ٹائم فرق کے طریقہ کار کے استعمال سے سینسر کے ذریعے بہنے والے پانی کے حجم کی مسلسل پیمائش، ریکارڈ اور ڈسپلے کرنے کا ایک آلہ ہے۔ براہ کرم اس دستی کو استعمال کرنے سے پہلے احتیاط سے پڑھیں، اس کا بہترین فائدہ اٹھانے اور غیر ضروری نقصان سے بچنے کے لیے۔
تکنیکی پیرامیٹر
|
برائے نام قطر (ملی میٹر) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
زیادہ سے زیادہ بہاؤ Q4(m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
برائے نام بہاؤ Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
عبوری بہاؤ Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
کم از کم بہاؤ Q1(m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
سٹارٹ اپ فلو(m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
زیادہ سے زیادہ بہاؤ |
9999999.9 |
||||||||||||||||||||||||||||||||
|
ریورس بہاؤ |
9999999.9 |
||||||||||||||||||||||||||||||||
|
پیمائش کی حد |
Q3/Q1, R250(R400 حسب ضرورت) |
||||||||||||||||||||||||||||||||
|
درستگی کی کلاس |
کلاس بی |
||||||||||||||||||||||||||||||||
|
پریشر نقصان کی کلاس |
اس سے کم یا اس کے برابر 0.063 MPa |
||||||||||||||||||||||||||||||||
|
کام کا دباؤ |
1.6 ایم پی اے |
||||||||||||||||||||||||||||||||
|
درجہ حرارت کی کلاس |
T30 |
||||||||||||||||||||||||||||||||
|
درجہ حرارت کی حد |
(5~55) ڈگری |
||||||||||||||||||||||||||||||||
|
ماحولیات کی کلاس |
انڈور، کلاس بی |
||||||||||||||||||||||||||||||||
|
برقی مقناطیسی کلاس |
E1 (رہائشی، تجارتی، صنعتی) |
||||||||||||||||||||||||||||||||
|
بجلی کی فراہمی |
بلٹ ان لتیم بیٹری DC 3.6V |
||||||||||||||||||||||||||||||||
|
بیٹری کی زندگی |
> 10 سال |
||||||||||||||||||||||||||||||||
|
تنصیب کی پوزیشن |
کوئی بھی زاویہ |
||||||||||||||||||||||||||||||||
|
ڈسپلے |
LCD، 8 ہندسے + اضافی حروف |
||||||||||||||||||||||||||||||||
|
فلو پروفائل کی حساسیت کی کلاس |
U10/D5 |
||||||||||||||||||||||||||||||||
|
مواصلاتی انٹرفیس |
RS485 موڈبس/پلس آؤٹ پٹ/GPRS/NB-IOT/لوراوان |
||||||||||||||||||||||||||||||||
|
تحفظ کی کلاس |
آئی پی 68 |
||||||||||||||||||||||||||||||||
|
قابل برداشت اسٹوریج درجہ حرارت |
-20~60 ڈگری |
||||||||||||||||||||||||||||||||
|
جامد طاقت |
10μA |
||||||||||||||||||||||||||||||||
|
آپریٹنگ بجلی کی کھپت |
45μA |
||||||||||||||||||||||||||||||||

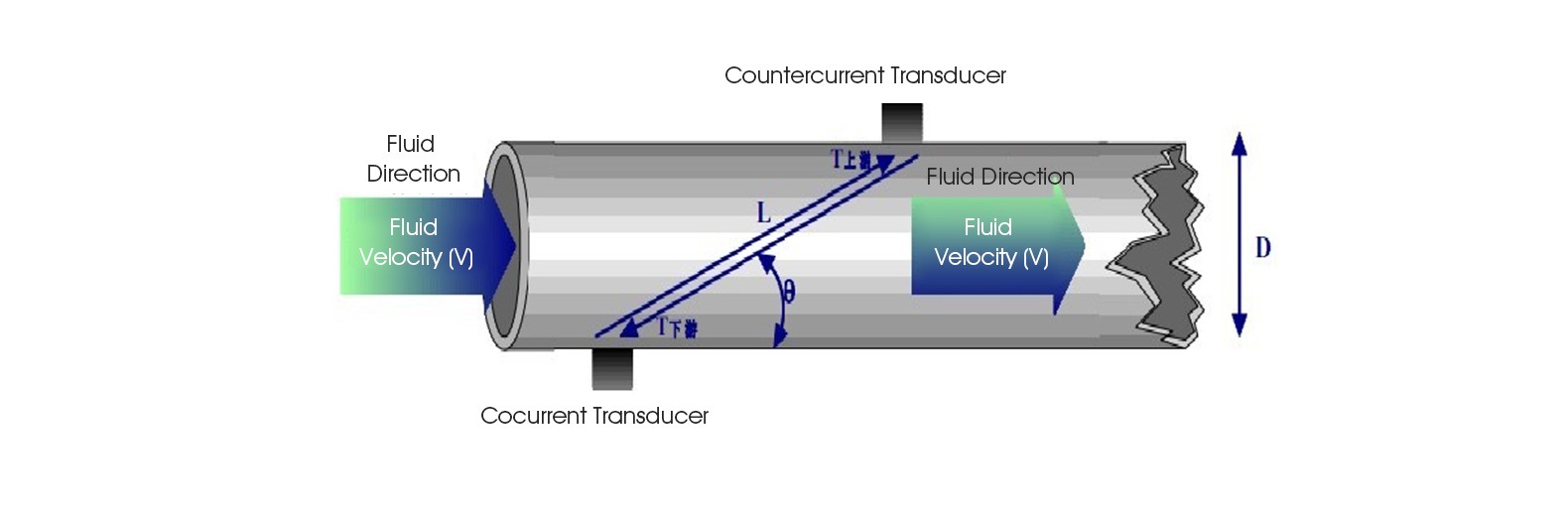

کام کرنے کے اصول
الٹراسونک واٹر میٹر ایک نئی قسم کا واٹر میٹر ہے جو رفتار کی تبدیلی کی وجہ سے وقت کے فرق کا پتہ لگا سکتا ہے جب الٹراسونک بیم پانی کے اوپر اور نیچے کی طرف پھیلتا ہے، پانی کے بہاؤ کی شرح کا تجزیہ کرتا ہے اور اس سے نمٹتا ہے، اور پھر بہاؤ کی شرح کا حساب لگاتا ہے۔ مزید پانی کی.
تنصیب کے لئے نوٹس
★ بجری اور دیگر غیر ملکی اشیاء سے بچنے کے لیے تنصیب سے پہلے پائپوں کو فلش کریں۔
★ واٹر میٹر سے پہلے والو اور فلٹر لگائیں۔
★ تنصیب کے دوران نقصان سے بچنے کے لیے بجلی کے حصے کو نہ چھوئیں اور نہ ہی تاروں کو کھینچیں۔
★ تنصیب کے دوران دیکھ بھال کے لیے مناسب جگہ محفوظ رکھیں؛
★ جب واٹر میٹر افقی یا مائل طریقے سے نصب کیا جاتا ہے، تو پائپوں پر الٹراسونک بہاؤ کی جانچ پڑتال کی جائے گی
افقی طور پر، اور عمودی طور پر نصب ہونے پر، یقینی بنائیں کہ پانی نیچے سے اوپر کی طرف بہتا ہے۔
★ براہ کرم نوٹ کریں کہ پائپ پر تیر کی سمت تنصیب کے دوران پانی کے بہاؤ کی سمت کے مطابق ہوگی۔
★ جوائنٹ واشر کو صحیح طریقے سے نصب کیا جائے گا تاکہ غلط طریقے سے واشر پانی کو روکے اور پانی کے میٹر کی درستگی کو متاثر کرے۔
★ پانی کا میٹر ایسی جگہ پر نہیں لگایا جائے گا جو مضبوط مکینیکل کمپن سے متاثر ہو۔
خصوصی نوٹس: 1. پانی کے میٹر سے پہلے ایک آن آف والو اور فلٹر لگانا یقینی بنائیں اور دیکھ بھال کے لیے اس کے بعد دوسرا آن آف والو تجویز کیا جاتا ہے۔
★ اگر الٹراسونک واٹر میٹر فلینج کے ذریعے نصب کیا گیا ہے، تو یقینی بنائیں کہ واٹر میٹر فلینج اور پائپ فلانج کے درمیان ہم آہنگی فلانج کے بیرونی قطر کے 0.5% سے زیادہ نہیں ہے اور 2 ملی میٹر سے کم ہے، ورنہ یہ ہو سکتا ہے۔ پانی کے میٹر کو نقصان پہنچانے کے نتیجے میں.
★ اس پانی کے میٹر کو استعمال کرنے سے پہلے، پائپ کو پانی سے بھرنا ضروری ہے، ورنہ یہ غلط یا غیر پیمائش کا باعث بنے گا۔
★ پانی کے میٹر کو نصب کرتے وقت، اسے پانی کے میٹر کے سامنے DN*10 کی لمبائی محفوظ کرنی چاہیے۔ یا اسے پانی کے میٹر کے پیچھے DN*5 کی لمبائی کو محفوظ کرنا چاہیے۔
★ واٹر میٹر ہر 4 سیکنڈ میں ڈسپلے کو ریفریش کرے گا، اور واٹر میٹر کو پڑھے گا (بشمول ابتدائی قدر اور اختتام
قدر) واٹر میٹر کی جانچ کرتے وقت والو کے بند ہونے کے بعد کم از کم 4s، بصورت دیگر جانچ کے نتائج متاثر ہو سکتے ہیں۔
★ براہ کرم یقینی بنائیں کہ درمیانے درجے کا بہاؤ ٹیسٹ اور استعمال کے دوران پانی کے میٹر کے بہاؤ کی حد کے اندر ہے، ورنہ اس کا نتیجہ ہو سکتا ہے
پانی کے میٹر کو پہنچنے والے نقصان میں؛
★ استعمال کے دوران کسی خرابی کی صورت میں (مثلاً میٹرنگ ناکام ہو گئی، وغیرہ)، براہ کرم متعلقہ انتظامیہ سے رابطہ کریں
فوری طور پر اور اسے خود سے مرمت نہ کریں؛
★ پروڈکٹ کو ڈسپوزایبل اینٹی ڈس اسمبل سیل کے ساتھ ڈیزائن کیا گیا ہے جسے صرف مقرر کردہ اہلکار ہی ہٹائیں گے، یا
بصورت دیگر، اسے فروخت کے بعد مفت سروس سے خارج کر دیا جائے گا۔
